Как расшифровать экг сердца норма показатели

Электрокардиограмма (ЭКГ) — это один из основных методов диагностики сердечно-сосудистых заболеваний, позволяющий оценить электрическую активность сердца и выявить возможные отклонения от нормы. Понимание нормальных показателей ЭКГ и их расшифровка имеют ключевое значение для своевременного обнаружения различных патологий, таких как аритмии, ишемия или инфаркт миокарда. В этой статье мы рассмотрим основные параметры, которые следует учитывать при анализе ЭКГ, а также предоставим полезные советы для правильной интерпретации результатов, что поможет читателям лучше ориентироваться в своем здоровье и при необходимости обратиться к специалисту.

Особенности процедуры

В процессе электрокардиографии используются отведения — это размещение электродов по установленной схеме. Для получения полного представления о электрическом потенциале сердца, включая переднюю, заднюю и боковые стенки, а также межжелудочковые перегородки, применяются 12 отведений: три стандартных, три усиленных и шесть грудных. Электроды размещаются на руках, ногах и в определенных местах на груди.

Во время записи электроды фиксируют силу и направление электрических импульсов, а регистрирующее устройство отображает электромагнитные колебания в виде зубцов и линий на специальной бумаге для ЭКГ с заданной скоростью (50, 25 или 100 мм в секунду).

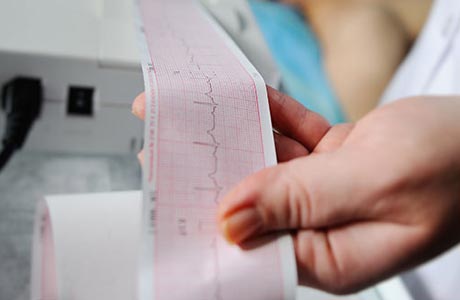

На бумажной ленте используются две оси. Горизонтальная ось X отображает время и измеряется в миллиметрах. С помощью временных отрезков на миллиметровой сетке можно отслеживать продолжительность процессов расслабления (диастолы) и сокращения (систолы) миокарда.

Вертикальная ось Y показывает силу импульсов и измеряется в милливольтах (мВ), где 1 маленькая клеточка соответствует 0,1 мВ. Измеряя разницу электрических потенциалов, можно выявлять патологии сердечной мышцы.

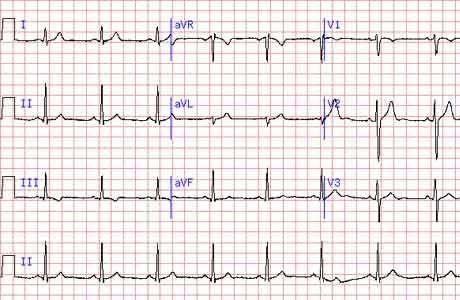

На ЭКГ указаны отведения, на каждом из которых фиксируется работа сердца: стандартные I, II, III, грудные V1-V6 и усиленные стандартные aVR, aVL, aVF.

Врачи подчеркивают, что расшифровка ЭКГ является важным инструментом для оценки состояния сердца. Нормальные показатели включают регулярный ритм, четкие зубцы P, QRS и T, а также правильные интервалы. Частота сердечных сокращений в пределах 60-100 ударов в минуту считается нормой. Врачи обращают внимание на форму и амплитуду зубцов: зубец P должен быть положительным в большинстве отведений, а комплекс QRS не должен превышать 0,12 секунды. Также важно учитывать интервалы PR и QT, которые должны находиться в пределах установленных норм. Правильная интерпретация ЭКГ позволяет выявить возможные патологии и своевременно принять меры для их коррекции.

Научись анализировать ЭКГ за 7 минут!!! (Подробный разбор ЭКГ).

Показатели ЭКГ

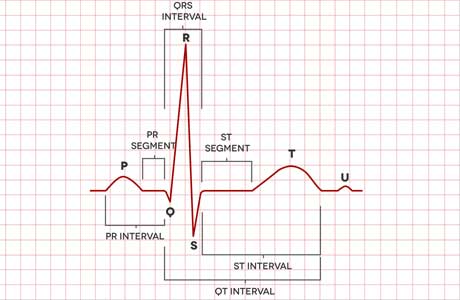

Ключевыми элементами электрокардиограммы, отражающими функционирование миокарда, являются зубцы, сегменты и интервалы.

Зубцы — это острые и округлые выпуклости, отображаемые по вертикальной оси Y. Они могут быть положительными (направленными вверх), отрицательными (направленными вниз) или двухфазными. На графике ЭКГ выделяют пять основных зубцов:

• P — фиксируется после возникновения импульса в синусовом узле и сокращения правого и левого предсердий;
• Q — появляется при активации импульса из межжелудочковой перегородки;
• R, S — отражают сокращения желудочков;
• T — указывает на процесс расслабления желудочков.

Сегменты — это участки с прямыми линиями, обозначающие время напряжения или расслабления желудочков. В электрокардиограмме выделяют два основных сегмента:

• PQ — продолжительность возбуждения желудочков;
• ST — период расслабления.

Интервал — это участок электрокардиограммы, состоящий из зубца и сегмента. При анализе интервалов PQ, ST, QT учитывается время распространения возбуждения в каждом предсердии и в левом и правом желудочках.

Параметр	Нормальные показатели	Описание
ЧСС (частота сердечных сокращений)	60-100 уд/мин	Количество сердечных сокращений за минуту.
Интервал PR	120-200 мс	Время от начала P-волны до начала QRS-комплекса.
Интервал QT	350-440 мс (в зависимости от ЧСС)	Время от начала QRS до конца T-волны.

Норма ЭКГ у взрослых (таблица)

С помощью таблицы норм можно провести детальный анализ высоты, интенсивности, формы и длины зубцов, интервалов и сегментов для выявления возможных отклонений. Импульс, проходящий через миокард, распространяется неравномерно из-за различий в толщине и размерах сердечных камер. Поэтому выделяются ключевые параметры нормы для каждого элемента кардиограммы.

Показатели	Норма
Зубцы
P	Всегда положительный в отведениях I, II, aVF, отрицательный в aVR и двухфазный в V1. Ширина — до 0,12 сек, высота — до 0,25 мВ (до 2,5 мм). В II отведении продолжительность волны не должна превышать 0,1 сек.
Q	Всегда отрицательный. В отведениях III, aVF, V1 и V2 в норме отсутствует. Продолжительность до 0,03 сек. Высота Q: в отведениях I и II не более 15% от зубца P, в III — не более 25%.
R	Высота варьируется от 1 до 24 мм.
S	Отрицательный. Наиболее выражен в отведении V1, постепенно уменьшается от V2 до V5, в V6 может отсутствовать.
T	Всегда положительный в отведениях I, II, aVL, aVF, V3-V6. В aVR всегда отрицательный.
U	Иногда фиксируется на кардиограмме через 0,04 сек после T. Отсутствие U не считается патологией.
Интервал
PQ	0,12-0,20 сек.
Комплекс
QRS	0,06 — 0,08 сек.
Сегмент
ST	В отведениях V1, V2, V3 смещается вверх на 2 мм.

На основе данных, полученных при расшифровке ЭКГ, можно сделать выводы о состоянии сердечной мышцы:

• нормальная функция синусового узла;
• работа проводящей системы;
• частота и ритмичность сердечных сокращений;
• состояние миокарда — кровообращение и толщина в различных участках.

Норма и патология на ЭКГ: Нарушения Ритма

Алгоритм расшифровки ЭКГ

Существует методика расшифровки электрокардиограммы, которая включает последовательное изучение ключевых аспектов работы сердца:

• синусовый ритм;
• частота сердечных сокращений (ЧСС);
• регулярность ритма;
• проводимость;
• электрическая ось сердца (ЭОС);
• анализ зубцов и интервалов.

Синусовый ритм — это стабильный ритм сердечных сокращений, возникающий благодаря импульсу в атриовентрикулярном узле, что приводит к последовательному сокращению миокарда. Наличие синусового ритма определяется по характеристикам зубца P на ЭКГ.

В сердце есть дополнительные источники возбуждения, которые могут регулировать ритм при нарушении работы AV-узла. Несинусовые ритмы на ЭКГ проявляются следующим образом:

• Предсердный ритм — зубцы P располагаются ниже изолинии;
• AV-ритм — на электрокардиограмме зубцы P отсутствуют или располагаются после комплекса QRS;
• Желудочковый ритм — на ЭКГ нет четкой связи между зубцом P и комплексом QRS, частота сердечных сокращений может быть ниже 40 ударов в минуту.

При возникновении электрических импульсов, регулируемых несинусовыми ритмами, могут быть диагностированы следующие состояния:

• Экстрасистолия — преждевременное сокращение желудочков или предсердий. Если на ЭКГ появляется внеочередной зубец P, а также наблюдаются деформации или изменения полярности, это указывает на предсердную экстрасистолию. При узловой экстрасистолии зубец P направлен вниз, отсутствует или располагается между QRS и Т.
• Пароксизмальная тахикардия (140-250 ударов в минуту) может проявляться на ЭКГ в виде наложения зубца P на T, который находится позади комплекса QRS во II и III стандартных отведениях, а также в виде расширенного QRS.
• Трепетание желудочков (200-400 ударов в минуту) характеризуется высокими волнами с трудными для различения элементами, а при трепетании предсердий выделяется только комплекс QRS, в то время как на месте зубца P наблюдаются пилообразные волны.
• Мерцание (350-700 ударов в минуту) на ЭКГ проявляется в виде неоднородных волн.

Частота сердечных сокращений

Расшифровка электрокардиограммы (ЭКГ) обязательно включает данные о частоте сердечных сокращений (ЧСС), которые фиксируются на ленте. Для вычисления этого показателя используются специальные формулы в зависимости от скорости записи:

• при скорости 50 миллиметров в секунду: 600 / (число больших квадратов в интервале R-R);
• при скорости 25 мм в секунду: 300 / (число больших квадратов между R-R).

Частоту сердечных сокращений также можно рассчитать по количеству маленьких клеток в интервале R-R, если запись ЭКГ производилась со скоростью 50 мм/с:

• 3000 / количество маленьких клеток.

Для взрослого человека нормальная частота сердечных сокращений составляет от 60 до 80 ударов в минуту.

Научись читать ЭКГ за 14 минут!!! Простой алгоритм интерпретации ЭКГ

Регулярность ритма

В нормальных условиях интервалы R-R должны быть одинаковыми, однако их изменение в пределах 10% от среднего значения допустимо. Изменения регулярности сердечного ритма и колебания частоты сердечных сокращений (ЧСС) могут быть вызваны нарушениями автоматизма, возбудимости, проводимости или сократимости миокарда.

При нарушении автоматизма сердечной мышцы можно наблюдать следующие изменения в интервалах:

• Тахикардия – ЧСС составляет от 85 до 140 ударов в минуту, при этом сокращается период расслабления (интервал TP) и уменьшается интервал RR;
• Брадикардия – ЧСС снижается до 40-60 ударов в минуту, а интервалы RR и TP увеличиваются;
• Аритмия – фиксируются различные расстояния между основными интервалами сердечных сокращений.

Проводимость

Для передачи импульсов от источника возбуждения ко всем частям сердца существует специализированная проводящая система. Она включает синусовый (SA) и атриовентрикулярный (AV) узлы, а также пучок Гиса. Нарушение работы этой системы называется блокадой.

Существует три основных типа блокад: синусовая, внутрипредсердная и атриовентрикулярная.

Синусовая блокада на электрокардиограмме (ЭКГ) проявляется периодическим исчезновением циклов PQRST и значительным увеличением интервала между R-R.

Внутрипредсердная блокада характеризуется удлинением зубца P, превышающим 0,11 секунды.

Атриовентрикулярную блокаду делят на несколько степеней:

• I степень – увеличение интервала P-Q более 0,20 секунды;
• II степень – периодическое исчезновение комплекса QRST с неравномерными интервалами между комплексами;
• III степень – предсердия и желудочки сокращаются независимо друг от друга, что приводит к отсутствию связи между P и QRST на кардиограмме.

Электрическая ось

Электрическая ось сердца (ЭОС) отражает порядок передачи электрических импульсов по миокарду и может иметь горизонтальное, вертикальное или промежуточное направление в норме. При интерпретации электрокардиограммы (ЭКГ) ЭОС определяется на основе расположения комплекса QRS в двух отведениях – aVL и aVF.

Отклонение оси может наблюдаться не только при патологиях, но и из-за увеличения левого желудочка. Однако оно также может указывать на заболевания сердечной мышцы. Обычно ЭОС отклоняется влево по следующим причинам:

• ишемический синдром;
• заболевания клапанного аппарата левого желудочка;
• артериальная гипертензия.

Наклон оси вправо чаще всего связан с увеличением правого желудочка и может быть вызван такими заболеваниями, как:

• стеноз легочной артерии;
• бронхит;
• астма;
• патология трикуспидального клапана;
• врожденные пороки сердца.

Отклонения

Нарушение временных интервалов и амплитуды волн указывает на изменения в работе сердца, что помогает выявить различные врожденные и приобретенные заболевания.

Электрокардиограф с датчиками фиксирует и сохраняет параметры работы сердца, которые затем распечатываются на специальной бумаге. На графике они представлены в виде вертикальных линий (зубцов). Высота и расположение этих зубцов относительно оси сердца играют важную роль при интерпретации. Если электрокардиограмма в норме, импульсы выглядят как четкие и ровные линии, следуют с определенными интервалами в строгой последовательности.

Из чего состоит электрокардиограмма

Как интерпретировать кардиограмму

Зубцы, сегменты и интервалы

Как рассчитать частоту сердечных сокращений

Что такое аномальная электрокардиограмма

Как выглядит нормальная ЭКГ и ЭКГ при патологиях

Какие показатели должны быть у здорового человека

Нормы для взрослых

Нормы для детей

Нарушения ритма при интерпретации ЭКГ

Отклонение положения электрической оси сердца

Нарушения проводимости

Отдельные сердечные заболевания

Комментарии и отзывы

Из чего состоит электрокардиограмма

Исследование электрокардиограммы включает ключевые показатели:

1. Зубец Р. Он отвечает за сокращение левого и правого предсердий.
2. Интервал P-Q (R) — расстояние между зубцом R и QRS-комплексом (начало зубца Q или R). Он показывает продолжительность прохождения электрического импульса через желудочки, пучок Гиса и атриовентрикулярный узел обратно к желудочкам.
3. QRS-комплекс — соответствует систоле (сокращению) желудочков. Волна возбуждения распространяется с различной скоростью в разных направлениях, формируя зубцы Q, R и S.
4. Зубец Q. Он обозначает начало распространения импульса по межжелудочковой перегородке.
5. Зубец S. Отражает завершение распространения возбуждения через межжелудочковую перегородку.
6. Зубец R. Соответствует передаче импульса по правому и левому миокарду желудочков.
7. Сегмент (R) ST. Это путь импульса от конечной точки зубца S (если его нет — от зубца R) к началу зубца Т.
8. Зубец Т. Он показывает процесс реполяризации миокарда желудочков (подъем желудочного комплекса в сегменте ST).

В видео представлены основные компоненты электрокардиограммы. Материал взят с канала «MEDFORS».

Как расшифровать кардиограмму

Самостоятельное изучение ЭКГ возможно при наличии следующих знаний:

1. Учет возраста и пола пациента.
2. Линии на бумаге представляют собой горизонтальные и вертикальные линии, образующие крупные и мелкие ячейки. Горизонтальные линии отвечают за временные интервалы, а вертикальные — за напряжение. Один большой квадрат равен 25 маленьким, каждая сторона которого составляет 1 мм и 0,04 секунды. Таким образом, большой квадрат соответствует 5 мм и 0,2 секунды, а 1 см вертикальной линии соответствует 1 мВ напряжения.
3. Анатомическую ось сердца можно определить, анализируя направление зубцов Q, R и S. В норме электрический импульс проходит через желудочки влево и вниз под углом от 30 до 70º.
4. Интерпретация зубцов зависит от вектора распространения волны возбуждения по оси. Амплитуда может варьироваться в разных отведениях, и часть графика может отсутствовать. Направление вверх от изолинии считается положительным, а вниз — отрицательным.
5. Электрические оси отведений Ι, ΙΙ, ΙΙΙ располагаются по-разному относительно оси сердца, что отражается в различной амплитуде. Отведения AVR, AVF и AVL показывают разницу потенциалов между конечностями (с положительным электродом) и средним потенциалом двух других (с отрицательным). Ось AVR направлена снизу вверх и вправо, поэтому большая часть зубцов имеет отрицательную амплитуду. Отведение AVL проходит перпендикулярно электрической оси сердца, в результате чего QRS-комплекс близок к нулю.

Помехи и пилообразные колебания (частота до 50 Гц), отображаемые на графике, могут указывать на следующее:

• мышечный тремор (мелкие колебания с различной амплитудой);
• озноб;
• плохой контакт между кожей и электродом;
• неисправность одного или нескольких проводов;
• помехи от бытовых электроприборов.

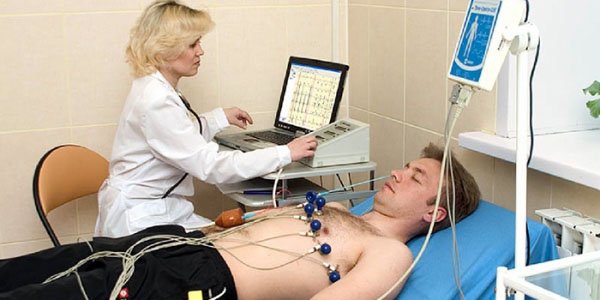

Регистрация сердечных импульсов осуществляется с помощью электродов, которые соединяют электрокардиограф с конечностями и грудной клеткой пациента.

Пути, по которым проходят электрические разряды (отведения), обозначаются следующим образом:

• Ι;
• ΙΙ;
• ΙΙΙ;
• AVL (аналог первого);
• AVF (аналог третьего);
• AVR (зеркальное отображение отведений).

Обозначения грудных отведений:

Зубцы, сегменты и интервалы

Самостоятельная интерпретация значений показателей может быть выполнена с использованием норм ЭКГ для каждого из них:

1. Зубец Р. Он должен быть положительным в отведениях Ι и ΙΙ, а в V1 — двухфазным.
2. PQ-интервал. Этот интервал равен сумме времени сокращения предсердий и времени их проведения через AV-узел.
3. Зубец Q. Он предшествует зубцу R и имеет отрицательное значение. В отведениях Ι, AVL, V5 и V6 его длина не должна превышать 2 мм. Наличие зубца Q в отведении ΙΙΙ должно быть временным и исчезать после глубокого вдоха.
4. QRS-комплекс. Его ширина измеряется в клеточках: нормальная ширина составляет 2-2,5 клетки, интервал — 5 клеток, а амплитуда в грудном отведении — 10 маленьких квадратиков.
5. Сегмент S-T. Для определения его значения необходимо подсчитать количество клеток от точки J. В норме это должно составлять 1,5 клетки (60 мс).
6. Зубец Т. Он должен совпадать по направлению с QRS. В отведениях ΙΙΙ, AVL и V1 он имеет отрицательное значение, а в стандартных отведениях Ι, ΙΙ и V3-V6 — положительное.
7. Зубец U. Если этот показатель отображается на графике, он может находиться близко к зубцу Т и сливаться с ним. Его высота составляет 10% от высоты зубца Т в отведениях V2-V3 и может свидетельствовать о наличии брадикардии.

Как подсчитать частоту сокращений сердца

Схема вычисления сердечного ритма выглядит следующим образом:

1. Найдите высокие зубцы R на графике ЭКГ.
2. Определите количество больших квадратов между пиками R — это будет частота сердечных сокращений.
3. Используйте формулу: ЧСС = 300/число квадратов.

Например, если между пиками R расположено 5 квадратов, то ЧСС = 300/5 = 60 ударов в минуту.

Фотогалерея

Что такое аномальная ЭКГ

Ненормальная электрокардиограмма — это отклонения от стандартных показателей, полученных в ходе исследования. Врач должен оценить степень опасности выявленных аномалий при интерпретации результатов.

Аномальные показатели ЭКГ могут указывать на следующие проблемы:

• изменения формы и размеров сердца или его стенок;
• дисбаланс электролитов (кальций, калий, магний);
• ишемические процессы;
• инфаркт миокарда;
• нарушения сердечного ритма;
• побочные эффекты от принимаемых лекарств.

Как выглядит ЭКГ в норме и при патологии

Параметры электрокардиограммы для взрослых мужчин и женщин представлены в следующей таблице:

Параметры ЭКГ	Нормальные значения	Отклонения	Возможные причины отклонений
Расстояние R-R-R	Равные интервалы между зубцами	Неровные интервалы	* мерцательная аритмия; * блокада сердца; * экстрасистолия; * слабость синусового узла.
Частота сердечных сокращений	60-90 ударов в минуту в состоянии покоя	Менее 60 или более 90 ударов в минуту в покое	* тахикардия; * брадикардия.
Сокращение предсердий — зубец R	Направлен вверх, напоминает дугу. Высота около 2 мм. Может отсутствовать в отведениях ΙΙΙ, AVL, V1.	* высота более 3 мм; * ширина более 5 мм; * двугорбый вид; * зубец отсутствует в отведениях Ι-ΙΙ, AVF, V2-V6; * мелкие зубцы (по виду напоминают пилу).	* утолщение миокарда предсердий; * ритм сердца не формируется в синусовом узле; * мерцание предсердий.
Интервал P-Q	Прямая линия между зубцами P и Q с интервалом 0,1-0,2 секунды.	* длина более 1 см при скорости 50 мм в секунду; * менее 3 мм.	* атриовентрикулярная блокада сердца; * синдром WPW.
QRS-комплекс	Длина 0,1 секунды — 5 мм, затем зубец Т и прямая линия.	* расширение QRS-комплекса; * отсутствие горизонтальной линии; * форма флага.	* гипертрофия миокарда желудочков; * блокада ножек пучка Гиса; * пароксизмальная тахикардия; * фибрилляция желудочков; * инфаркт миокарда.
Зубец Q	Отсутствует или направлен вниз с глубиной 1/4 зубца R	Глубина и/или ширина превышают норму	* острый или перенесенный инфаркт миокарда.
Зубец R	Высота 10-15 мм, направлен острым концом вверх. Присутствует во всех отведениях.	* высота более 15 мм в отведениях Ι, AVL, V5, V6; * форма буквы М на острие R.	* гипертрофия левого желудочка; * блокада ножек пучка Гиса.
Зубец S	Глубина 2-5 мм, острый конец направлен вниз.	* глубина более 20 мм; * равная глубина с зубцом R в отведениях V2-V4; * неровный с глубиной более 20 мм в отведениях ΙΙΙ, AVF, V1-V2.	Гипертрофия левого желудочка.
Сегмент S-T	Соответствует расстоянию между зубцами S и T.	Любое отклонение горизонтальной линии более чем на 2 мм.	* стенокардия; * инфаркт миокарда; * ишемическая болезнь.
Зубец T	Высота дуги до 1/2 зубца R или совпадает (в сегменте V1). Направление — вверх.	* высота более 1/2 зубца R; * острый конец; * 2 горба; * слияние с S-T и R в виде флага.	* перегрузка сердца; * ишемическая болезнь; * острый период инфаркта миокарда.

Какая должна быть кардиограмма у здорового человека

Показатели нормальной кардиограммы у взрослого человека:

Зубец	Отведение	Описание
Р	Ι, ΙΙ, ΙΙΙ; VF; V2-V6	Положительный
Р	AVR	Отрицательный
Т	AVR	Отрицательный
R	V1-V4	Увеличение амплитуды
R	V5-V6	Уменьшение амплитуды
S	V1-V6	Снижение до полного исчезновения
Сегмент RSТ	На изолинии	Допустимая погрешность не более 0,5 мм

В представленном видео сравниваются кардиограммы здорового и больного человека, а также дается интерпретация полученных результатов. Материал взят с канала «Жизнь гипертоника».

Показатели у взрослых

Пример нормальной электрокардиограммы (ЭКГ) у взрослых:

Параметры ЭКГ	Нормальные значения
QRS	0,06-0,1 сек
P	0,07-0,11 сек
Q	0,03 сек
T	0,12-0,28 сек
PQ	0,12-0,20 сек
Частота сердечных сокращений (ЧСС)	60-80 уд/мин

Показатели у детей

Параметры электрокардиограммы у детей:

Показатели ЭКГ	Нормальные значения
QRS	0,06-0,1 сек
P	Максимум 0,1 сек
Q	0,2 сек
QT	Не более 0,4 сек
ЧСС	0 мес — 3 года: 100-110 уд/мин; 3-5 лет: до 100 уд/мин; 6-8 лет: 90-100 уд/мин; 9-12 лет: 70-85 уд/мин

Нарушения ритма при расшифровке ЭКГ

Нарушения сердечного ритма могут возникать у здоровых людей и иногда считаются нормальными. Наиболее распространены различные формы аритмии и отклонения в работе проводящей системы сердца. При анализе результатов важно учитывать все параметры электрокардиограммы в совокупности, а не рассматривать их отдельно.

Аритмии

Нарушения сердечного ритма могут проявляться в различных формах:

1. Синусовая аритмия. Изменения амплитуды интервалов RR колеблются в пределах 10%.
2. Синусовая брадикардия. Продолжительность PQ составляет 12 секунд, частота сердечных сокращений ниже 60 ударов в минуту.
3. Тахикардия. У подростков частота сердечных сокращений превышает 200 ударов в минуту, у взрослых — более 100-180. При желудочковой тахикардии интервал QRS превышает 0,12 секунды, в то время как при синусовой тахикардии он лишь незначительно увеличен.
4. Экстрасистолы. Внеочередные сокращения сердца могут быть допустимы в редких случаях.
5. Пароксизмальная тахикардия. Частота сердечных сокращений может достигать 220 ударов в минуту. Во время приступа наблюдается слияние волн QRS и P, а также сокращение интервала между R и P следующего удара.
6. Мерцательная аритмия. Частота сокращений предсердий составляет от 350 до 700 в минуту, желудочков — от 100 до 180 в минуту. При этом волна P отсутствует, а колебания происходят по изолинии.
7. Трепетание предсердий. Частота сокращений предсердий варьируется от 250 до 350 в минуту, при этом желудочковые сокращения становятся реже. На ЭКГ наблюдаются пилообразные волны в отведениях ΙΙ-ΙΙΙ и V1.

Отклонение положения ЭОС

Смещение вектора электрической оси сердца (ЭОС) может указывать на проблемы со здоровьем:

1. Отклонение вправо более 90º. В сочетании с увеличением высоты S по сравнению с R это может свидетельствовать о патологиях правого желудочка и блокаде пучка Гиса.
2. Отклонение влево в диапазоне 30-90º. При патологическом соотношении высоты S и R это может указывать на левожелудочковую гипертрофию и блокаду ножки пучка Гиса.

Изменения в положении ЭОС могут быть связаны с рядом заболеваний:

• инфаркт миокарда;
• отек легких;
• хроническое обструктивное заболевание легких (ХОЗЛ).

Нарушение проводящей системы

Заключение ЭКГ может содержать следующие нарушения проводимости:

• АВ-блокада первой степени — интервал между зубцами P и Q превышает 0,2 секунды; последовательность выглядит как P-Q-R-S;
• АВ-блокада второй степени — PQ заменяет QRS (тип Мобитц 1) или QRS пропадает при длине PQ (тип Мобитц 2);
• полная АВ-блокада — частота сокращений предсердий превышает частоту сокращений желудочков, PP=RR, длина PQ варьируется.

Отдельные заболевания сердца

Подробная интерпретация электрокардиограммы может выявить следующие патологические состояния:

Заболевание	Проявления на ЭКГ
Кардиомиопатия	* зубцы с коротким интервалом; * частичная блокада пучка Гиса; * мерцательная аритмия; * гипертрофия левого предсердия; * экстрасистолы.
Митральный стеноз	* увеличение правого предсердия и левого желудочка; * мерцательная аритмия; * отклонение электрической оси сердца вправо.
Пролапс митрального клапана	* отрицательный зубец Т; * удлинение QT; * депрессия сегмента ST.
Хроническая обструкция легких	* отклонение электрической оси сердца вправо; * низкоамплитудные зубцы; * атриовентрикулярная блокада.
Поражение центральной нервной системы	* широкий и высокоамплитудный зубец Т; * патологический Q; * удлиненный QT; * выраженный U.
Гипотиреоз	* удлинение PQ; * низкий QRS; * плоский зубец Т; * брадикардия.

Видео

В видеокурсе «ЭКГ под силу каждому» подробно рассматриваются нарушения сердечного ритма. Материал взят с канала «MEDFORS».

Автор: Николай Захаров Дата: 12.05.2017

Электрокардиография — метод, позволяющий изучать электрические сигналы, возникающие в результате работы сердечной мышцы. Для получения данных электрокардиограммы используются 10 электродов: один нулевой на правой ноге, три стандартных от конечностей и шесть, размещенных в области сердца.

С помощью этих электродов снимаются 12 отведений, отражающих работу сердечных мышц:

• I стандартное отведение фиксирует распространение сигнала синусового узла по передней стенке сердца;
• III стандартное отведение отображает биоэлектрические процессы в задней стенке органа;
• II стандартное отведение демонстрирует комбинированные данные отведений I и III;
• aVR фиксирует электрическую активность в правой боковой стенке сердечной мышцы;
• aVL регистрирует электрические сигналы в левой передне-боковой стенке сердца;
• aVF показывает биоэлектрические импульсы в задне-нижней стенке сердечной мышцы;
• V1 и V2 фиксируют электрические сигналы правого желудочка;
• V3 отображает изменения электрической активности в межжелудочковой перегородке;
• V4 показывает прохождение активирующих сигналов в верхушечной части сердца;
• V5 фиксирует движение электрических сигналов в передне-боковой стенке левого желудочка;
• V6 регистрирует проведение сигналов в боковой стенке левого желудочка.

Снятие электрических показателей работы различных отделов сердца приводит к созданию электрокардиограммы.

Параметры ЭКГ записываются на специальной рулонной бумаге, скорость движения которой может быть выбрана из трех вариантов.

Существуют электронные устройства, которые записывают параметры ЭКГ на жесткий диск компьютера и, при необходимости, выводят эти данные на экран или печатают на бумаге в нужных форматах.

Расшифровка записанной электрокардиограммы.

Результаты анализа электрокардиограммы предоставляет кардиолог. Врач расшифровывает запись, определяя продолжительность интервалов между различными элементами. Процесс объяснения особенностей ЭКГ включает несколько аспектов:

• Сначала уточняются пол и возраст пациента, так как в разных возрастных группах существуют свои нормы для показателей ЭКГ. Характеристики кардиограммы могут отличаться у мужчин и женщин;
• Оцениваются данные о сердечных сокращениях и ритме. Частоту сердечных сокращений определяют, подсчитывая время между верхними точками R на ЭКГ (интервал R— R);
• Далее анализируются продолжительность интервалов и размеры зубцов и сегментов кардиограммы, обозначенных латинскими буквами. Зубцы бывают шести видов: P, Q, R, S, T, U. Каждый из этих зубцов отражает работу определенной части сердца. Зубцы ниже средней линии считаются отрицательными, а выше – положительными;
• Р показывает динамику электрических сигналов в предсердиях. При диагностике зубца Р оцениваются его амплитуда, продолжительность, полярность и форма. Также определяется длина интервала P— Q;
• Q отражает разность потенциалов при сокращении межжелудочковой перегородки;
• R демонстрирует изменения электрической активности при сокращении стенки левого желудочка;
• S описывает значения электрических импульсов, возникающих при сокращениях желудочков;
• T указывает на начало восстановления исходных значений электрических потенциалов в сердечных мышцах;
• U обозначает позднюю стадию восстановления исходных значений электрических потенциалов. При расшифровке ЭКГ значение этого зубца обычно не учитывается;
• Определяется положение электрической оси сердца, показывающее координаты вектора биоэлектрических изменений, происходящих в сердечных мышцах при каждом сокращении. Угол α указывается в градусах;
• Анализируется интервал QT. Если он удлинен, это может указывать на ишемическое состояние сердца, ревматизм или миокардит;
• Изучаются характеристики комплекса с точками QRS;
• В завершение рассматривается интервал ST. Этот участок кардиограммы описывает восстановительный этап деполяризации сердечной мышцы;
• При наличии данных проводится сравнение различных ЭКГ пациента для анализа динамики развития заболевания.

Нормальные показатели ЭКГ.

Анализ стандартной кардиограммы сердца включает следующие параметры:

• Электрическая ось сердца располагается под углом α от 40˚ до 70˚;
• Частота сердечных сокращений варьируется от 60 до 80 ударов в минуту;
• Ритм сердца регулируется синусовым узлом;
• Верхние точки графика Q и S находятся ниже нейтральной линии;
• Верхние точки зубцов Р, Т, R располагаются выше базовой линии;
• Высота зубца R превышает высоту зубца S;
• Длительность комплекса QRS не должна превышать 120 мс;
• Нормальные значения интервала QT колеблются от 390 до 450 мс;
• Промежуток интервала, ограниченный точками ST, на стандартной ЭКГ располагается на базовой линии записи.

Электрокардиограмма при возникновении инфаркта сердечной мышцы.

Инфаркт миокарда возникает из-за обострения ишемической болезни сердца, когда коронарная артерия, питающая сердечную мышцу, значительно сужается. Если это нарушение не устранить в течение 15-20 минут, клетки сердца, получающие кислород и питательные вещества через эту артерию, погибнут. Это приводит к серьезным сбоям в работе сердца и представляет угрозу для жизни. При инфаркте в разных отделах сердца электрокардиограмма помогает определить место некроза. На кардиограмме будут заметны изменения в электрических сигналах сердечной мышцы:

• Увеличение частоты сердечных сокращений;
• Увеличение продолжительности комплекса QRS;
• Изменение зубца R, который сглаживается из-за подъема отрезка ST. Общее возвышение ST на кардиограмме напоминает «изогнутую спину кошки»;
• Появление зубца T, расположенного ниже средней линии графика.

Расстройство ритма сердца.

Нарушение сердечного ритма можно выявить по изменениям на электрокардиограмме:

• Частота сердечных сокращений превышает 100 ударов в минуту или снижается ниже 60 ударов;
• Аномалии в распространении биоэлектрических сигналов по управляющим элементам сердечной мышцы.

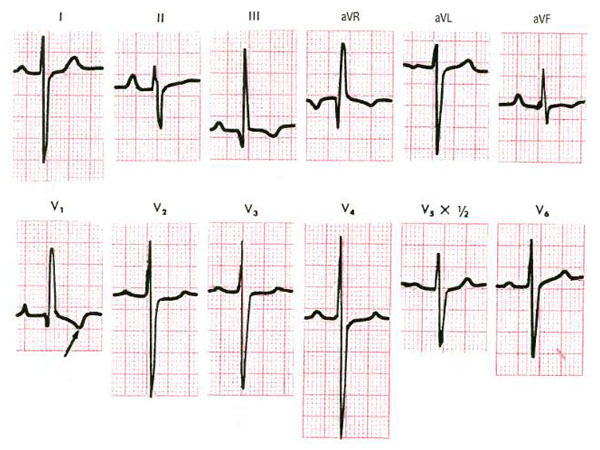

Гипертрофия отделов сердца.

Увеличение массы сердечной мышцы — это реакция органа на изменяющиеся условия работы. Изменения, фиксируемые на электрокардиограмме, связаны с высокой биоэлектрической активностью определенных участков мышцы, замедлением передачи биоэлектрических сигналов и недостатком кислорода.

Заключение.

Электрокардиографические показатели сердечных заболеваний разнообразны. Интерпретация этих данных — сложный процесс, требующий специальной подготовки и практических навыков. Специалист, анализирующий ЭКГ, должен знать основы физиологии сердца и различные типы кардиограмм. Ему также необходимо уметь выявлять аномалии в работе сердца и оценивать влияние медикаментов и других факторов на изменения в структуре зубцов и интервалов ЭКГ. Поэтому расшифровку электрокардиограммы лучше доверить профессионалу с опытом работы с различными нарушениями сердечной деятельности.

Частые вопросы

Какие основные показатели следует учитывать при расшифровке ЭКГ сердца?

При анализе электрокардиограммы важно учитывать ключевые параметры: ритм и частоту сердечных сокращений, особенности зубцов и интервалов, а также наличие аномалий.

Как определить нормальные значения показателей на ЭКГ сердца?

Показатели электрокардиограммы (ЭКГ) могут варьироваться в зависимости от возраста, пола и уровня физической активности. В общем случае нормальная частота сердечных сокращений составляет от 60 до 100 ударов в минуту. Параметры интервалов и зубцов определяются в соответствии с международными стандартами.

Какие патологические изменения могут быть выявлены при расшифровке ЭКГ сердца?

Анализ электрокардиограммы (ЭКГ) сердца позволяет выявить различные патологические изменения, такие как аритмии, ишемия, гипертрофия желудочков, нарушения проводимости и другие отклонения. Эти изменения играют ключевую роль в диагностике заболеваний сердечно-сосудистой системы и помогают разработать эффективный план лечения.

Полезные советы

СОВЕТ №1

Ознакомьтесь с ключевыми параметрами электрокардиограммы: частотой сердечных сокращений (ЧСС), интервалами P-QRS-T, амплитудой и формой волн. Это поможет вам лучше понять нормальные значения и их возможные отклонения.

СОВЕТ №2

Обратитесь к врачу для оценки результатов ЭКГ. Только опытный специалист может правильно интерпретировать данные и дать рекомендации по дальнейшим действиям.

СОВЕТ №3

Изучите книги или интернет-ресурсы, посвященные интерпретации ЭКГ. Это поможет вам лучше понять результаты и задавать более осознанные вопросы врачу.

История и развитие метода ЭКГ

Электрокардиография (ЭКГ) — это метод регистрации электрической активности сердца, который был разработан в начале XX века. Первые эксперименты с записью электрических сигналов сердца были проведены в 1903 году нидерландским физиологом Виллемом Эйгеном. Он использовал простые электроды, чтобы зарегистрировать сердечные импульсы, что стало основой для дальнейших исследований в этой области.

В 1912 году немецкий врач Вальтер Лейдекер усовершенствовал метод, создав первый электрокардиограф, который позволял более точно фиксировать электрическую активность сердца. Этот прибор стал основой для дальнейшего развития ЭКГ и его применения в клинической практике.

С тех пор метод ЭКГ претерпел значительные изменения. В 1930-х годах появились первые многоканальные электрокардиографы, которые позволяли одновременно регистрировать электрическую активность сердца с нескольких точек. Это значительно улучшило диагностику различных сердечно-сосудистых заболеваний.

С развитием технологий в 1960-х годах началось использование компьютерной обработки данных ЭКГ, что позволило повысить точность и скорость анализа. Современные электрокардиографы оснащены множеством функций, таких как автоматическая интерпретация результатов, что облегчает работу врачей и повышает качество диагностики.

Сегодня ЭКГ является стандартным методом диагностики сердечно-сосудистых заболеваний и используется во всем мире. Он позволяет выявлять различные нарушения ритма сердца, ишемическую болезнь, инфаркт миокарда и другие патологии. Благодаря своей доступности и простоте, ЭКГ остается одним из наиболее распространенных методов обследования сердца.

Современные технологии в ЭКГ

Современные технологии в области электрокардиографии (ЭКГ) значительно изменили подход к диагностике и мониторингу сердечно-сосудистых заболеваний. С появлением новых устройств и программного обеспечения, процесс записи и анализа ЭКГ стал более доступным и точным.

Одним из ключевых достижений является использование цифровых ЭКГ-аппаратов, которые обеспечивают высокое качество записи и позволяют проводить анализ в реальном времени. Эти устройства могут быть как стационарными, так и портативными, что делает их удобными для использования в различных условиях — от клиник до домашних условий.

Современные ЭКГ-аппараты оснащены функциями автоматического анализа, что позволяет быстро интерпретировать результаты. Программное обеспечение, используемое в таких устройствах, может распознавать различные аритмии, выявлять признаки ишемии и другие отклонения от нормы. Это значительно ускоряет процесс диагностики и позволяет врачам сосредоточиться на лечении пациентов.

Кроме того, технологии облачных вычислений и мобильных приложений открывают новые горизонты для мониторинга состояния сердца. Пациенты могут использовать носимые устройства, которые постоянно отслеживают сердечный ритм и передают данные врачу в режиме реального времени. Это особенно важно для людей с хроническими заболеваниями, которые требуют постоянного контроля.

Также стоит отметить, что современные технологии позволяют интегрировать ЭКГ с другими методами диагностики, такими как эхокардиография и холтеровское мониторирование. Это дает возможность получить более полное представление о состоянии сердца и выявить скрытые патологии.

В заключение, современные технологии в области ЭКГ не только повышают точность диагностики, но и делают ее более доступной для широкого круга пациентов. С каждым годом мы наблюдаем новые разработки, которые продолжают улучшать качество медицинской помощи и повышать уровень безопасности пациентов.

Рекомендации по подготовке к ЭКГ

Перед проведением электрокардиографии (ЭКГ) важно правильно подготовиться, чтобы результаты исследования были максимально точными и информативными. Вот несколько рекомендаций, которые помогут вам подготовиться к процедуре:

• Избегайте физических нагрузок: За 24 часа до ЭКГ старайтесь избегать интенсивных физических нагрузок. Это поможет предотвратить изменения в сердечном ритме, которые могут исказить результаты.
• Откажитесь от кофеина: Кофе, чай, энергетические напитки и другие источники кофеина могут повлиять на сердечный ритм. Рекомендуется не употреблять их за несколько часов до процедуры.
• Не курите: Курение может вызвать временные изменения в сердечном ритме и артериальном давлении. Постарайтесь воздержаться от курения как минимум за час до ЭКГ.
• Избегайте стрессовых ситуаций: Эмоциональное напряжение может повлиять на результаты. Попробуйте расслабиться и избегать стрессов перед процедурой.
• Информируйте врача о лекарствах: Сообщите врачу о всех препаратах, которые вы принимаете, включая безрецептурные. Некоторые лекарства могут влиять на результаты ЭКГ.
• Носите удобную одежду: Выберите одежду, которая легко снимается и не сковывает движения. Это облегчит доступ к области грудной клетки для установки электродов.
• Постарайтесь быть в покое: Перед началом процедуры постарайтесь посидеть в спокойной обстановке в течение 5-10 минут. Это поможет стабилизировать сердечный ритм.
• Убедитесь в чистоте кожи: Перед ЭКГ желательно принять душ и очистить кожу в области, где будут размещены электроды. Это поможет обеспечить хороший контакт и точность записи.

Следуя этим рекомендациям, вы сможете значительно повысить точность результатов ЭКГ и помочь врачу в правильной интерпретации данных. Помните, что каждая деталь важна для диагностики и оценки состояния вашего сердца.
